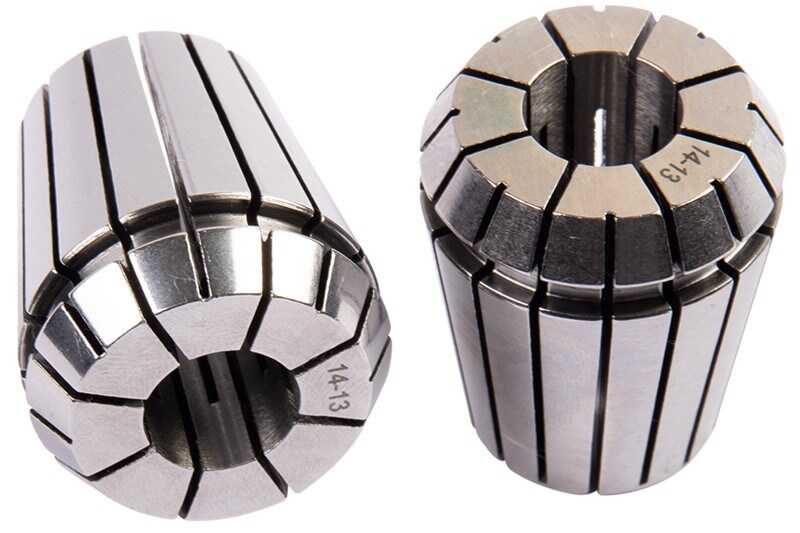

Er 32 Pens

Pensler, sanayide özellikle talaşlı imalatta talaş kaldırma amaçlı olarak kullanılan takımları tezgahlara sabitlemek amaçlı kullanılır. Ayrıca özellikle tornalama, frezeleme ve takım imalat tezgahlarında takımı işlemek ve takımla işlemek suretiyle devir vermek amacıyla da kullanılabilir.

Pens, tutucunun ağız kısmına yerleştirildikten sonra pens kapağı olarak adlandırılan somun benzeri ürün ile sıkılır. Pens kapağı, pensin, spindle ve iş parçası tarafından uygulanacak olan kuvvetlerine karşı hareket etmemesi, yerinden çıkmaması ve takımı pense sıkıştırmak amacıyla kullanılır.

Pens kapağı, tork anahtarı ile sıkılmalıdır. Tork anahtarı kullanmadan sıkılan pensler, fazla kuvvet uygulanma ihtimaline karşı hassasiyetini yitirebilir ve kırılabilir. Bu da takımın vibrasyon yapmasına ve iş parçasının bozulmasına sebep olur.

Penslere sıkma aralıkları dışında takım bağlanmamalıdır. Eğer yüksek tork gerektiren yüksek talaş kaldırma kabiliyetine sahip takımlar kullanılacaksa Bilyalı (Rulmanlı) vb tutucular tercih edilmelidir.

Pens ile işleme sürecine başlamadan önce pens, pens kapağı ve tutucu, spindle da dahil olmak üzere yüksek basınçlı hava ile temizlenmelidir.

ER PENSLER

Er Pensler, frezeleme ve tornalama tezgahlarında, silindirik iş parçalarının sıkmak amaçlı olarak kullanılır. ER Pensler genellikle Pens Başlığı veya Somunlu tutucu olarak adlandırılan tutucularda kullanılır. ER8, ER11, ER16, ER20, ER25, ER32, ER40 ve ER50 olmak üzere farklı çapları bağlayabilecek kapasite ve büyüklükte modelleri mevcuttur. Pens ölçüleri 0,5mm aralıklarla büyümektedir. Yani 5-6mm olarak değer verilen pens aslında 5,5-6,0mm aralığını sıkmaktadır. Bu değerin 0,5mm aralıkla artması pensin çok fazla esnemesine müsade etmeden takımı doğru bir mukavemet ile sıkmasında fayda sağlar. Aksi taktirde pens takımı yeterli kuvvetle sıkamayacak ve işleme esnasında takımı bırakma veya salgı gibi problemlere sebep olacaktır.

ER Pensler 3mikron, 5mikron, 10mikron ve 20mikron salgı hassasiyetlerinde üretilmekte ve firmamız bu ürünlerin satışını yapmaktadır. Ayrıca eklemek gerekir ki bahsi geçen salgı değerleri Tutucu, Somun ve Takımlarda da mevcuttur. İşlenecek parçada hata olmaması için takımların toplam salgı değerleri tüm bileşenler takıldıktan sonra salgı ölçme cihazları ile tezgaha devir verildikten sonra takım ucundan ölçülmeli ve iş parçasına ve işe uygunlupu kontrol edilmektedir. Aksi taktirde işleme sonrası geri dönüşü olmayan ve iş parçasını bozmaya sebebiyet verecek hatalar söz konusu olacaktır.

Ayrıca ER Pensler Set olarak da satılmaktadır.

Er Pensler Hakkında Bilgi

Bir pens çeşidi olan ‘ER Pens Başlığı’ şaft ile CNC mili arasındaki bağlantıyı kuran bir alettir. ER yaylı pens başlığı İsviçreli şirket REGO-FIX tarafından icat edilmiştir. Günümüzde takım tezgahları ve kesici takım sabitlemenin çeşitli alanlarında geniş çalışma ortamlarında kullanılmaktadır. Ana kullanım alanı ise matkaplar, frezeleme, delik açma, kılavuz çekme ve aşındırmadır.

16 yuvalı olarak tasarlanan ürün, geniş sıkma aralığı ve döngüden çıkma hatalarını en aza indirir. Özelliklerine göre ER8, ER11, ER16, ER20, ER25, ER32, ER40 ve ER50 olarak ER pensi ve pens başlığı tüm takımları sabitlemekte kullanılır. Sıkma çapına göre metrik ve inç ölçülerine göre ayrılır.

Metrik ve inç ER sıkma parametreleri

• Metrik sıkıştırma 0,5-34 mm arası;
• İnç sıkıştırma 1/8″ 1/4″ 1/2″ gibi aralıklara sahip.

Hassasiyete göre ise pens başlığı çeşitlerini A ve AA olarak sınıflandırmak mümkündür.

• A sınıfı hassasiyet aralığı 0,015-0,03;
• AA sınıfı hassasiyet aralığı 0,005-0,02 olarak kaydediliyor.

Pens Çeşitlerimizi İncelemek İçin Hemen Tıklayın!

Pens Seti Çeşitlerimizi İncelemek İçin Hemen Tıklayın!

Pens Başlıkları Çeşitlerimizi İncelemek İçin Hemen Tıklayın!

İşlev olarak da pens başlığı ürün grubunu matkap tipi ve yay çekme tipi olarak ikiye ayırmak mümkündür. Matkap tipinde sıkıştırma yüzeyi yuvarlak iken tel çekme sıkıştırması yüzeyi ise kare şekline sahiptir.

Özelliklerine göre ise ER penslerini ER8 – ER11- ER16 – ER20 – ER25 – ER32 – ER40 – ER50 olarak bölünür.

ER  Penslerin sıkma aralıkları ile şöyle sıralanır:

• ER8: 0,5 – 5,0 mm
• ER11: 1,0 – 7,0 mm
• ER16: 1 – 10 mm
• ER20: 1 – 13 mm
• ER25: 1 – 16 mm
• ER32: 1 – 20 mm
• ER40: 2 – 26 mm
• ER50: 12 – 34 mm

Pens Kullanımı

1. Ana teknik özellikler: ER8, 11, 16, 20, 25, 32, 40 gibi…
2. Kullanımı: İç çap için, frezeleme, delik açma, delme, kılavuz çekme, aşındırma ve diğer işlemler…
3. Ürün tanıtımı: ER elastik pens yüksek sıkıştırma gücü, geniş sıkıştırma aralığı, yüksek hassasiyet ve birinci sınıf kalitesi ile öne çıkıyor. Delik işleme, frezeleme, delme, kılavuz çekme, aşındırma ve diğer işlemlerde yaygın kullanım alanına sahiptir. İmalatında materyal olarak 65MN2 kullanılan ürünün sertlik derecesi ise HRC44-48…
